376.3787-01

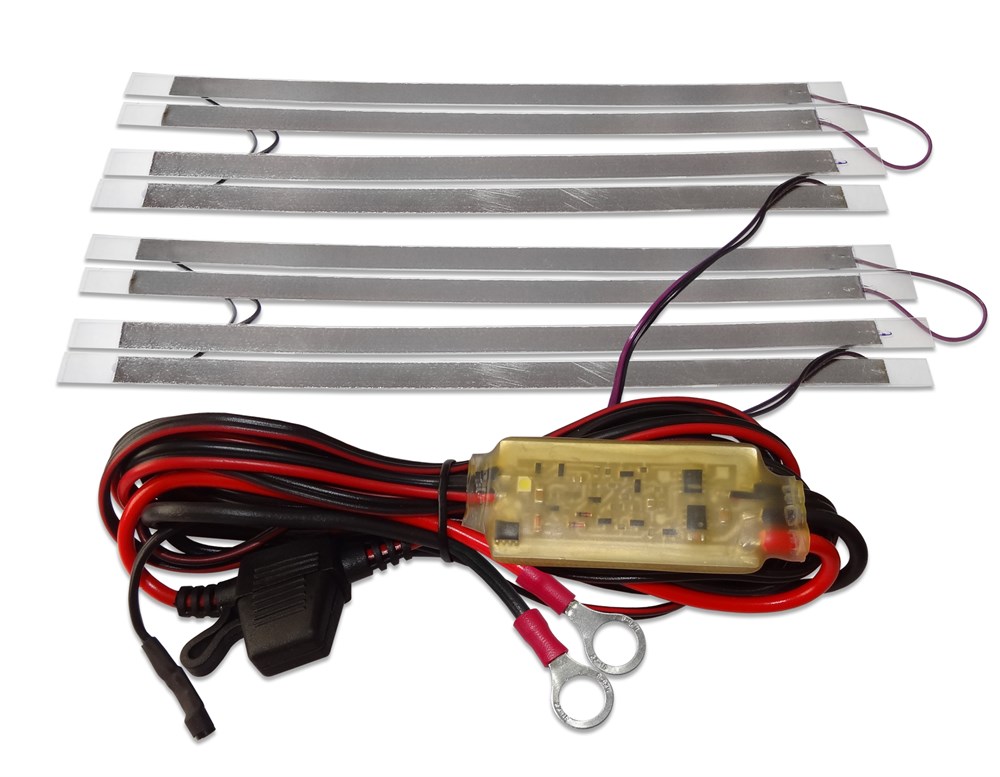

Предназначен для автоматического управления подогревом бескаркасных щеток стеклоочистителя ветрового стекла в зависимости от температуры окружающей среды и напряжения бортовой сети. Блок представляет собой устройство с выносным термодатчиком и соединительными проводами.
Для индикации включения нагрузки предусмотрен светодиод.
В комплект поставки входят:
- нагревательные элементы - 2 шт.
- гильза соединительная - 4 шт.
- соединительный провод - 1 шт.
- стяжка кабельная - 4 шт.
-“Инструкция по установке нагревательных элементов на щетки стеклоочистителя”.
Применяется на автомобилях ВАЗ 2101-2107, Нива и др. с аналогичным размером щеток стеклоочистителя ветрового стекла и напряжением бортовой сети 12В.
Характеристики
| Номинальное напряжение, В | 12 |
| Напряжение включения/выключения (Uвкл/выкл), В | ≥13,3/≤ 12,8 |
| Максимальный ток, А | 10 |
| Ток потребления (выкл.), не более, мА | 2,5 |
| Температура включения/выключения (Твкл./Твыкл.) | ≤+4°С/≥ +5°С |
| Длина нагревательных элементов | 14''/14'' |
| Длина провода нагрузки, м | 1 |
| Длина провода термодатчика, м | 1,5 |
| Длина проводов АКБ, м | 0,25 |
| Длина соединительного провода, м | 0,6 |
| Габаритные размеры блока, мм | 55х25х6 |
| Масса, не более, кг | 0,11 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
Подключение прибора производить при отключенной аккумуляторной батарее
1.1 Расположить термодатчик в зоне контроля температуры окружающего воздуха, например, под передним бампером.
1.2 Установить на щетки нагревательные элементы, используя “Инструкцию по установке”.

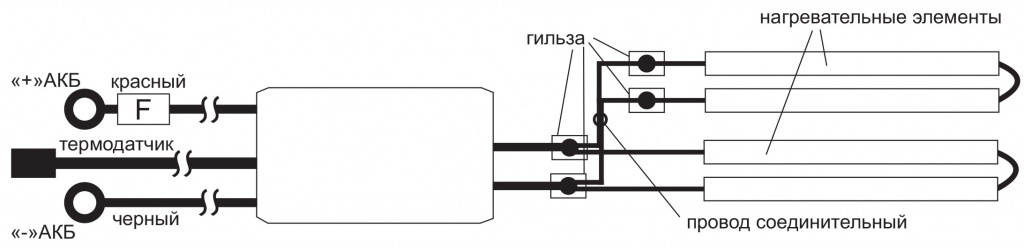

1.3 Подключить блок управления в соответствии со схемой рис. 1, используя соединительный провод и гильзы (из комплекта).
1.4 Закрепить провода с помощью стяжек (из комплекта).
2 Режим работы
Подогрев щеток включится после запуска двигателя при напряжении бортовой сети выше Uвкл. и понижении температуры термодатчика ниже Tвкл..
Подогрев щеток выключится при повышении температуры термодатчика выше Твыкл. или понижении напряжения бортовой сети ниже Uвыкл. (т.е. после остановки двигателя).
