376.3787-03
376.3787-03
Предназначен для автоматического управления подогревом бескаркасных щеток стеклоочистителя ветрового стекла в зависимости от температуры окружающей среды и напряжения бортовой сети. Блок представляет собой устройство с выносным термодатчиком и соединительными проводами.
Для индикации включения нагрузки предусмотрен светодиод.

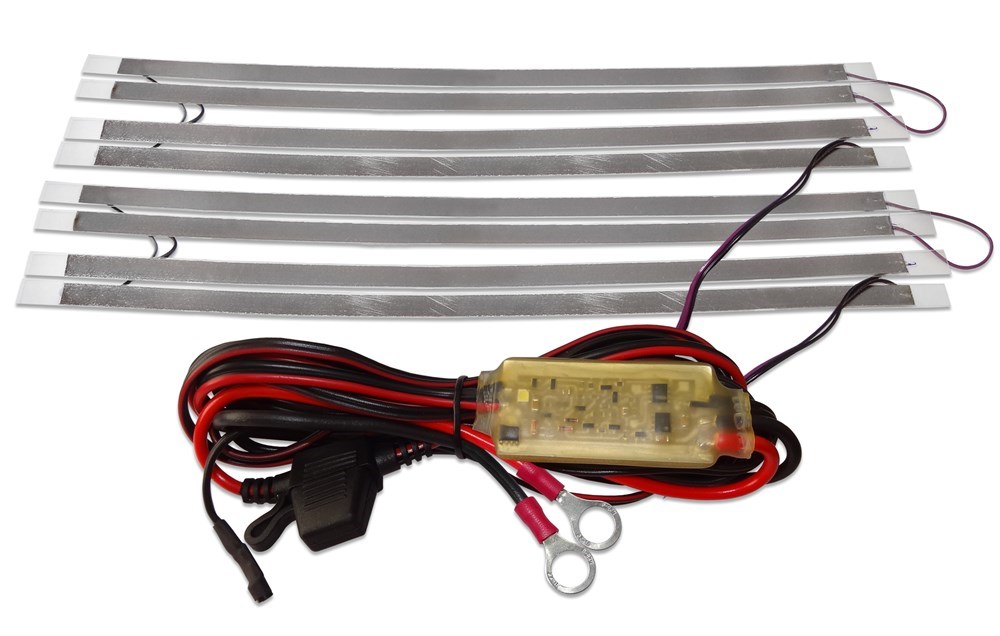

В комплект поставки входят:
- нагревательные элементы - 2 шт.
- гильза соединительная - 4 шт.
- соединительный провод - 1 шт.
- стяжка кабельная - 4 шт.
- “Инструкция по установке нагревательных элементов на щетки стеклоочистителя”.
Применяется на автомобилях Лада Калина, Гранта, VW Polo, Corolla, RAV4, Megane III, Spectra, Ix35 и др. с аналогичным размером щеток стеклоочистителя ветрового стекла и напряжением бортовой сети 12В.
1 Установка и подключение
Подключение прибора производить при отключенной аккумуляторной батарее.
1.1 Расположить термодатчик в зоне контроля температуры окружающего воздуха, например, под передним бампером.
1.2 Установить на щетки нагревательные элементы, используя “Инструкцию по установке”.

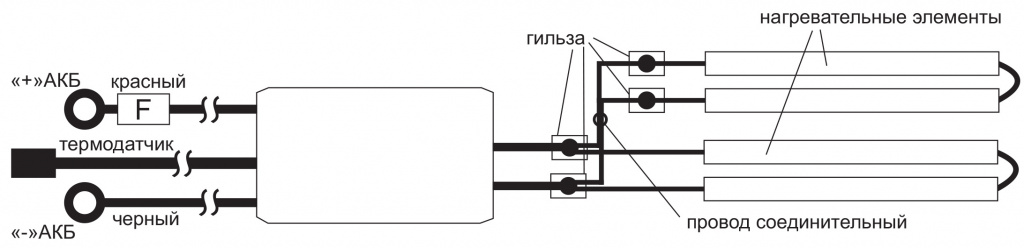

1.3 Подключить блок управления в соответствии со схемой рис. 1, используя соединительный провод и гильзы (из комплекта).
1.4 Закрепить провода с помощью стяжек (из комплекта).
2 Режим работы
Подогрев щеток включится после запуска двигателя при напряжении бортовой сети выше Uвкл. и понижении температуры термодатчика ниже Tвкл.
Подогрев щеток выключится при повышении температуры термодатчика выше Твыкл. или понижении напряжения бортовой сети ниже Uвыкл. (т.е. после остановки двигателя).
