376.3787-02

Вес:
110
гр.
Количество:
2 762
руб.
Есть в наличии

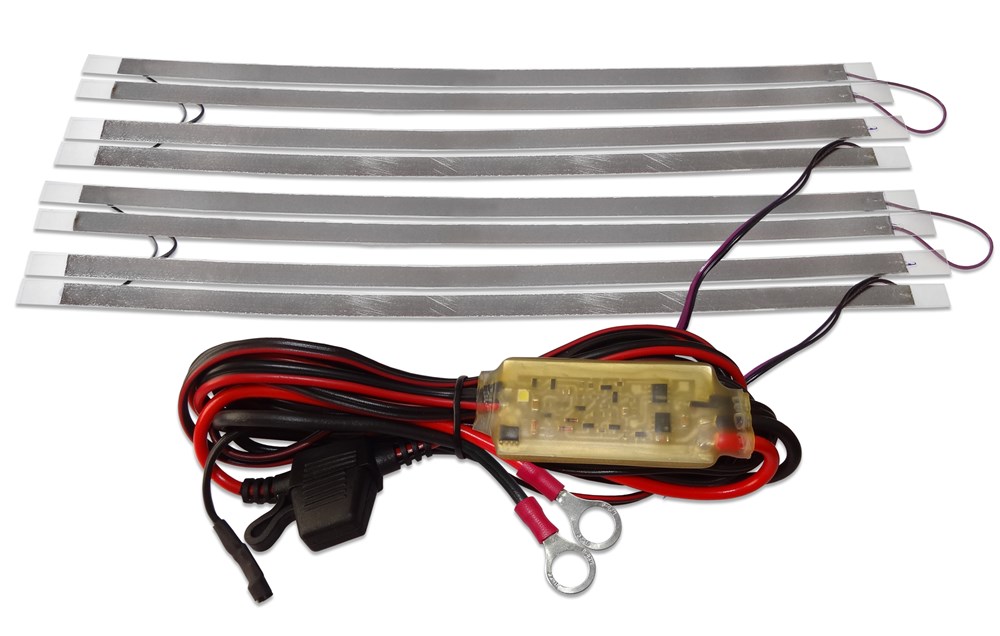

Предназначен для автоматического управления подогревом бескаркасных щеток стеклоочистителя ветрового стекла в зависимости от температуры окружающей среды и напряжения бортовой сети. Блок представляет собой устройство с выносным термодатчиком и соединительными проводами.
Для индикации включения нагрузки предусмотрен светодиод.
В комплект поставки входят:
- нагревательные элементы - 2 шт.
- гильза соединительная - 4 шт.
- соединительный провод - 1 шт.
- стяжка кабельная - 4 шт.
- “Инструкция по установке нагревательных элементов на щетки стеклоочистителя”.
Применяется на автомобилях Лада Ларгус, Приора, ВАЗ-2108, -2109, -2110-2112, -2113-2115, Газель, Соболь, Валдай, Duster, Logan, Sandero и др. с аналогичным размером щеток стеклоочистителя ветрового стекла и напряжением бортовой сети 12В.

Характеристики
Номинальное напряжение, В 12
Напряжение включения/выключения (Uвкл/выкл), В ≥13,3/≤ 12,8
Максимальный ток, А 10
Ток потребления (выкл.), не более, мА 2,5
Температура включения/выключения (Твкл./Твыкл.) ≤+4°С/≥ +5°С
Длина нагревательных элементов 20”/20”
Длина провода нагрузки, м 1
Длина провода термодатчика, м 1,5
Длина проводов АКБ, м 0,25
Длина соединительного провода, м 0,6
Габаритные размеры блока, мм 55х25х6
Масса не более, г 110

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

Подключение прибора производить при отключенной аккумуляторной батарее

1.1 Расположить термодатчик в зоне контроля температуры окружающего воздуха, например, под передним бампером.
1.2 Установить на щетки нагревательные элементы, используя “Инструкцию по установке”.

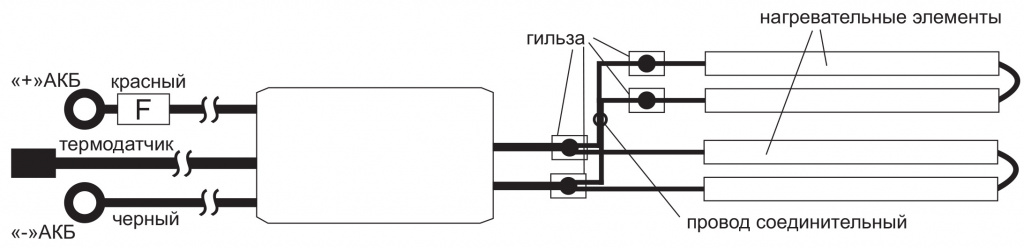

1.3 Подключить блок управления в соответствии со схемой рис. 1, используя соединительный провод и гильзы (из комплекта), или любым другим удобным способом, обеспечив надежный электрический контакт.



1.4 Закрепить провода с помощью стяжек (из комплекта).

2 Режим работы

Подогрев щеток включится после  запуска двигателя при напряжении бортовой сети выше Uвкл. и понижении температуры термодатчика ниже Tвкл..
Подогрев щеток выключится при повышении температуры термодатчика выше Твыкл. или понижении напряжения бортовой сети ниже Uвыкл. (т.е. после остановки двигателя).
