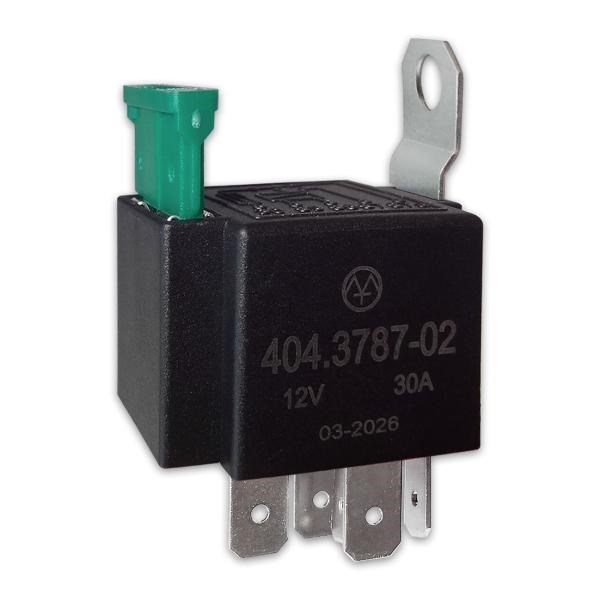

Реле электромагнитное 404.3787-02 (12В, 30/20А, 5-контактное)
Назначение устройства
Электромагнитное 5-контактное переключающее реле 404.3787-02 производства ЗАО «Энергомаш» предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях и спецтехнике с напряжением бортовой сети 12В. Отличительной особенностью данной модели является наличие встроенного флажкового предохранителя (30А) в силовой цепи, что повышает безопасность электропроводки и упрощает монтаж, исключая необходимость установки дополнительного блока предохранителей.
Особенности монтажа
Установите реле в штатный монтажный блок или закрепите на кузове автомобиля с помощью пластикового кронштейна. Соединение осуществляется через стандартные ножевые контакты серии 6,3 мм (колодка не входит в комплект поставки).
Технические данные
Электрическая схема

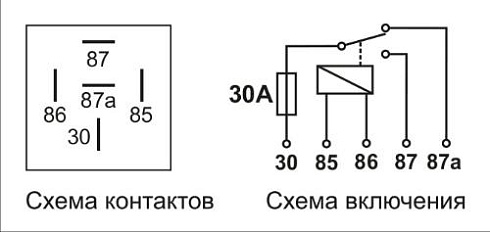

Принципиальная схема подключения 5-контактного переключающего реле с предохранителем:
- Контакт 30: Питание (+12В через встроенный предохранитель)
- Контакт 85: Общий контакт силовой цепи
- Контакт 86: Обмотка реле (управление)
- Контакт 87: Нормально разомкнутый контакт (Н.Р.)
- Контакт 87a: Нормально замкнутый контакт (Н.З.)
Файлы для скачивания
-
Номинальное напряжение, В12
-
Ток нагрузки, А30/20
-
Тип релеПереключающее
