409.3787-04 12В 40А/30А 5-ти контактное
Вес:
40
гр.
Новинка
409.3787-04 12В 40А/30А 5-ти контактное
Количество:

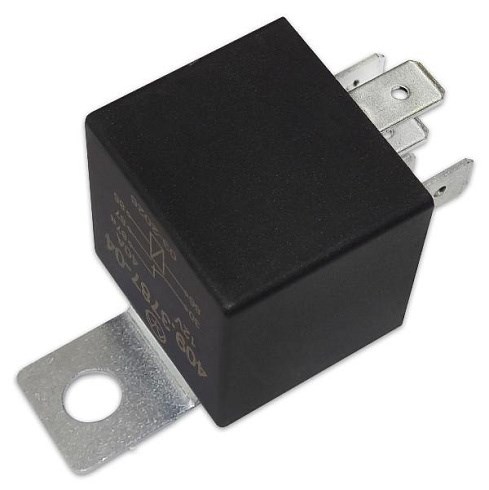

Реле электромагнитное 409.3787-04 (12В, 40/30А, 5-ти контактное)
Назначение устройства
Электромагнитное 5-ти контактное переключающее реле 409.3787-04 предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.
Рекомендации по монтажу
- Установить реле в монтажный блок или закрепить на кузов автомобиля, используя кронштейн, входящий в комплект.
- При монтаже на кузов, колодку с подводящими проводами надежно соединить с контактами реле.
Технические данные

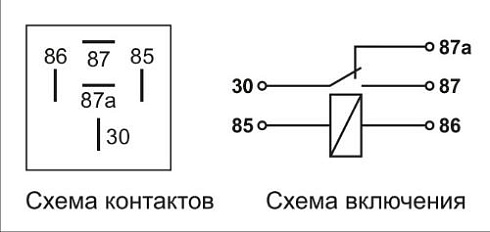

Электрическая схема
Принципиальная схема подключения 5-ти контактного переключающего реле:
- Контакт 30: Питание (+12В)
- Контакт 85: Обмотка реле (управление)
- Контакт 86: Обмотка реле (управление)
- Контакт 87: Нормально разомкнутый контакт (Н.Р.)
- Контакт 87a: Нормально замкнутый контакт (Н.З.)
Файлы для скачивания
Документы (PDF)
Размер: ~100 Кб
-
Номинальное напряжение, В12
-
Ток нагрузки, А40/30
-
Тип релеПереключающее
