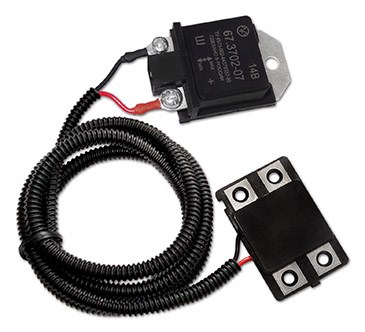

67.3702-07 (замена Я112А)
Характеристики
| Напряжение настройки, В | Три уровня: 13,6-низкое; 14,2-номинальное; 14,7-высокое |
| Номинальный ток, А | 5 |
| Генератор | 58.3701 |
| Применяемость | Москвич, ИЖ, РАФ, ПАЗ, УАЗ, ЛАЗ |
| Габаритные размеры, мм | 67х41х23 |
| Масса, г | 70 |
Описание
Трехуровневый регулятор напряжения 67.3702-07
1 Установка регулятора напряжения
1.1 Извлечь из генератора штатный щеточный узел с регулятором напряжения.
1.2 Установить щеточный узел комплекта в генератор и надежно закрепить.
1.3 Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить.
1.4 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.
2 Регулировка напряжения
2.1 Положение переключателя «min» - для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
2.2 Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
2.3 Положение переключателя «max» - для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.
-
Генератор58.3701
-
ПрименяемостьИЖ, ЛАЗ, Москвич, ПАЗ, РАФ, УАЗ
