67.3702-12 (замена 57.3702)
Характеристики
| Напряжение настройки, В | Три уровня: 14,0-низкое; 14,3-номинальное; 14,6-высокое |
| Номинальный ток, А | 5 |
| Генератор | 3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214 |
| Применяемость | ВАЗ, ГАЗ |
| Габаритные размеры, мм | 65х42х23 |
| Масса, г | 100 |
Описание

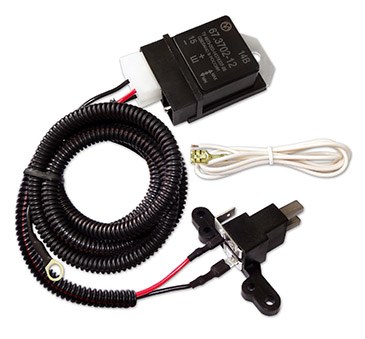

Трехуровневый регулятор напряжения 67.3702-12
1 Установка регулятора напряжения
1.1 Извлечь из генератора штатный щеточный узел с регулятором напряжения.
1.2 Установить в генератор щеточный узел (из комплекта) и надежно закрепить.
1.3 Вставить колодку с проводами в разъем корпуса регулятора напряжения.
1.4 Установить регулятор напряжения в удобном месте отверстием металлического основания на свободную шпильку «массы», предварительно очищенную от грязи и ржавчины, и надежно закрепить вместе с кольцевым наконечником провода «дубль масса» (от колодки).
1.5 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации:
- положение переключателя «min» - для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
- среднее положение – для работы при температуре окружающей среды от 0ºС до 20ºС;
- положение «max» - для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.
Примечание.
В случае отсутствия отдачи генератора на холостых оборотах двигателя (не гаснет лампа зарядки АКБ), установить гнездо прилагаемого провода в свободное окно колодки. Конец этого провода надежно соединить с проводом «плюс» автомобиля, напряжение на который подается ПОСЛЕ замка зажигания. Для соединения рекомендуется использовать коннектор.
-
Генератор3002.3771, 3202.3771, 3212.3771, 332.3771, 3740.3771-38, 3743.3771-61, 3747.3771-93, 4302.3771, 94.3701, 9402.3701, 9422.3701, eld-a-21214, LG01214
-
ПрименяемостьВАЗ, ГАЗ
