673.3702
Характеристики
| Напряжение настройки, В | Три уровня: 14,2-номинальное; 14,9-повышенное; 15,2-максимальное |
| Номинальный ток, А | 5 |
| Генератор | генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь |
| Применяемость | Автомобили, требующие повышенного напряжения на АКБ |
| Габаритные размеры, мм | 67х41х23 |
| Масса, г | 40 |
Описание

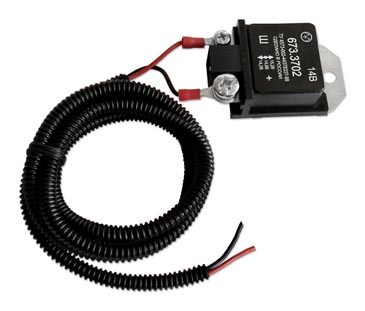

Регулятор напряжения 673.3702
1 Установка регулятора напряжения
1.1 Установить регулятор напряжения отверстием основания на болт массы, предварительно очищенный от грязи и ржавчины, и надежно закрепить.
1.2 Разорвать соединение штатного встроенного регулятора напряжения с контактами щеточного узла.
1.3 Используя соединительные провода, соединить «+» и «Ш» регулятора напряжения с контактами «+» и «Ш» щеточного узла генератора.
Примечание: Контактом «+» в конструкциях щеточных узлов, неразборных с регулятором напряжения, является вывод, соединенный с дополнительной тройкой диодов генератора.
1.4 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.
2 Регулировка напряжения
2.1 Положение переключателя «14,2» - для работы регулятора при температуре окружающей среды от 0ºС до 20ºС, без использования дополнительных устройств, понижающих напряжение;
2.2 Положение переключателя «14,9» и «15,2» - для работы при низкой температуре окружающей среды (ниже 0ºС), для подзарядки разряженного аккумулятора, а также для работы с устройствами, понижающими напряжение.
-
ГенераторГенераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь
-
ПрименяемостьАвтомобили, требующие повышенного напряжения на АКБ
