Блок управления реле БУР
Предназначен для автоматического включения/выключения реле, контакторов и т.п. в зависимости от уровня напряжения. Может использоваться для подключения дополнительной АКБ к бортовой сети автомобиля.

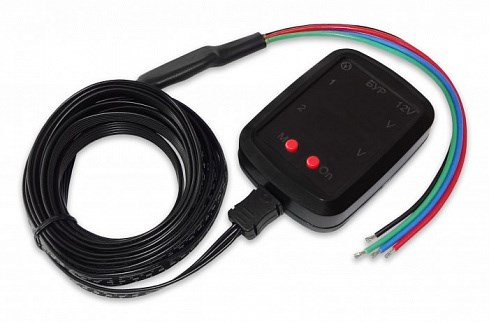

Представляет собой блок управления (БУ) с переходной платой и проводами.
БУ оснащен двумя индикаторами:
“1” - для индикации уровня напряжения на красном проводе (см.рис.1) и управления режимом работы реле;
“2” - для индикации уровня напряжения на зеленом проводе (см.рис.1).
В устройстве предусмотрена ручная установка уровней срабатывания реле, а также выбор режима индикации и работы реле.
Включение и выключение реле происходит автоматически, в соответствии с диаграммой (рис.2) в зависимости от настройки (Uвкл.>Uвыкл. или Uвкл.
Для принудительного включения реле предусмотрена кнопка «On».
Применяется на автомобилях, а также на морских судах с напряжением бортовой сети 12В.
Блок управления поставляется в сборе с кабелем, переходной платой и соединительными проводами. Для удобства монтажа кабель имеет разъемное соединение.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение

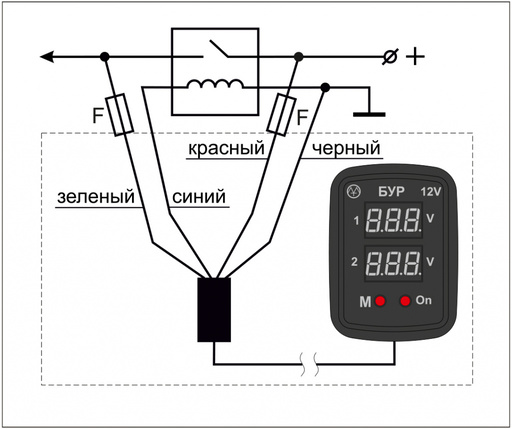

1.1 Произвести соединения в соответствии со схемой (рис.1).
Подробнее об изделии
Технические характеристики:
| Название | Показания |
|---|---|
| Напряжение настройки, В | 12 |
| Максимальный ток коммутации, А | 1 |
| Ток потребления (выкл.), мА | 1,5 |
| Напряжение включения/выключения (Uвкл/выкл), В | (7,0 – 17,0)/ (7,0 – 17,0) |
| Дискретность установки, В | 0,1 |
| Время задержки включения/выключения, с | 6 |
| Габаритные размеры блока управления, мм | 70х51х21 |
| Длина кабеля с micro USB, м | 3 |
| Длина соединительных проводов, м | 0,2 |
| Предохранители, шт | 2х2А |
| Масса не более, г | 160 |
