Предназначено для автоматического подключения/отключения дополнительного аккумулятора к бортовой сети автомобиля.

Автономный режим работы аккумуляторов позволяет использовать второй аккумулятор для питания дополнительных устройств, таких как автомагнитола, холодильник, осветительные приборы, лебедка и т.п. Это исключает разрядку основного аккумулятора, необходимого для надежного старта двигателя.

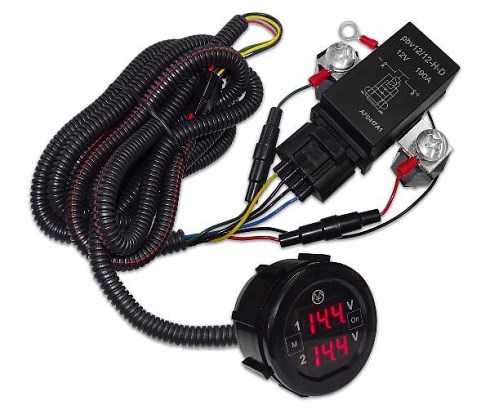

Представляет собой мощное поляризованное бистабильное реле с блоком управления (БУ). БУ осуществляет индикацию уровней напряжения аккумуляторов и управление режимом работы реле.

В устройстве предусмотрена ручная установка уровней срабатывания реле, а также выбор режима индикации и режима работы дополнительной АКБ.

Особенности работы:

Подключение и отключение второй батареи происходит автоматически в зависимости от настройки (Uвкл. > Uвыкл. или Uвкл. < Uвыкл.).

Для принудительного включения устройства предусмотрена кнопка «On». Принудительное включение используется при подключении дополнительных устройств большой мощности (лебедки, дополнительное освещение) или при запуске двигателя в холодное время года.

Применяется на автомобилях, а также на морских судах с напряжением бортовой сети 12В.

В комплект поставки входят блок управления, бистабильное реле в сборе с изоляторами, кабелем и держателями с предохранителем 2А.

1 Установка и подключение

Отключить провод «массы» от аккумулятора!

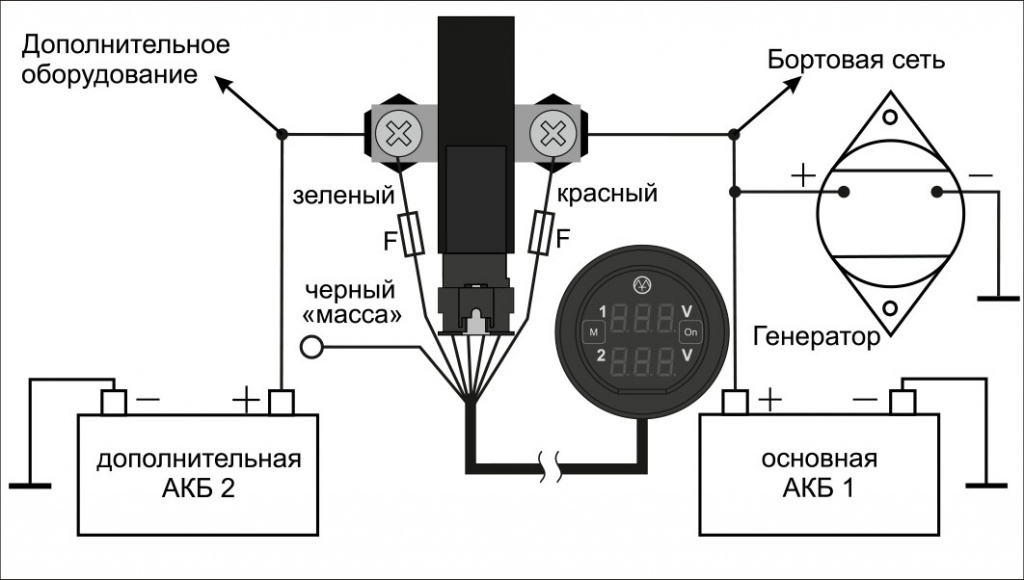

Рис.1

Рис.2

2 Настройка

В устройстве предусмотрены 5 настроек:

• «Uon» - напряжение включения
• «UoF» - напряжение выключения
• «ind» - режим индикации:
  • «on» - индикаторы включаются/выключаются при автоматическом включении/выключении реле
  • «On» - индикатор(ы) всегда включены
  • «OFF» - индикатор(ы) всегда выключены
• «2bt» - режим работы второй АКБ:
  • «On» - вторая АКБ подключается в зависимости от напряжения или принудительно
  • «OFF» - вторая АКБ никогда не подключается, её индикатор не светится
• «ion» - режим индикации включенного реле (мигание точки в правом разряде):
  • «On» - включено
  • «OFF» - выключено

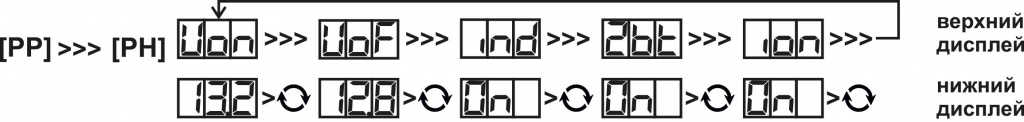

Доступ к настройкам осуществляется с помощью кнопки “М”.

[РР] > Включение индикаторов на 5с (если не включены)

- изменение по «кольцу»

Отсутствие нажатий в течении 10с - сохранение настроек и возврат в рабочий режим.

Примечание: Устройство работоспособно при условии настройки Uвкл. ≠ Uвыкл.
