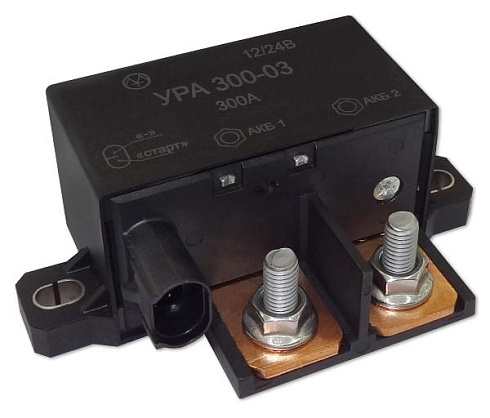

Предназначено для автоматического подключения/отключения дополнительного аккумулятора к бортовой сети автомобиля. Автономный режим работы аккумуляторов позволяет использовать второй аккумулятор для питания дополнительных устройств, таких как автомагнитола, холодильник, осветительные приборы, лебедка и т.п. Это исключает разрядку основного аккумулятора, необходимого для надежного старта двигателя.

Подключение и отключение второй батареи происходит автоматически, при достижении и удержании на батарее в течение 6с напряжения ≥13,2В(26,4В) и ≤12,8В(25,6В) соответственно. Для управления устройством предусмотрена клемма «старт». Доступны 3 режима управления:

• 1 - всегда выключено
• 2 - автоматический
• 3 - продолжительный/кратковременный

Третий режим используется при подключении дополнительных устройств большой мощности (лебедки, доп. освещение) или при запуске двигателя в холодное время года.

Применяется на автомобилях, а также на морских судах с напряжением бортовой сети 12В и 24В.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

1.2 Закрепить устройство на кузов автомобиля в непосредственной близости от аккумулятора в положении, исключающем попадание воды (контактами вниз). При невозможности исключить попадание воды в корпус необходимо дополнительно герметизировать крышку специальным средством (клей, герметик).

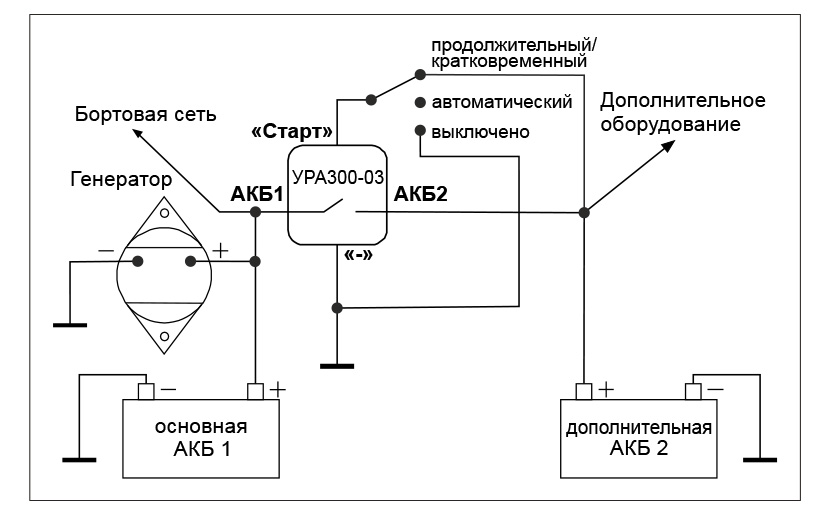

1.3 Подключить устройство в соответствии со схемой рис.1, используя провода сечением:
не менее 0,5мм² - для цепей «Старт» и «-»,
не менее 25мм² - для цепей «АКБ1» и «АКБ2».
