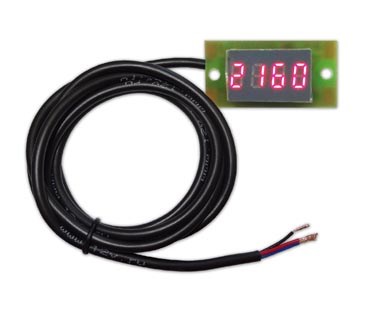

Индикатор количества импульсов ИКИ2 8-16В (Энергомаш)
Предназначен для подсчёта и отображения количества входящих импульсов.
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор может применяться в качестве счётчика повторяющихся действий при работе различного оборудования.
Характеристики
| Диапазон счета | 0-9999 |
| Напряжение питания, В | 10-16 |
| Дискретность | 1 |
| Напряжение на входе (высокий уровень), В | 3-30 |
| Напряжение на входе (низкий уровень), В | -0,6-1 |
| Минимальная длительность импульса, мс | 30 |
| Ток потребления, мА | 30 |
| Длина соединительных проводов, м | 1 |
| Габаритные размеры индикатора, мм | 38х20х11 |
| Габаритные размеры светодиодной матрицы, мм | 23х14х7 |
| Масса, г | 35 |
Описание
Монтаж и подключение
1. Разместить и закрепить индикатор в удобном для установки и визуального контроля месте.
2. Подключить индикатор в соответствии с таблицей.
| Цвет провода | Назначение |
| красный | питание “+” |
| черный | питание “-” |
| зеленый | вход |
| синий | сброс |
Описание работы
При подаче питания индикатор определяет состояние входа:
- низкий уровень,
- высокий уровень,
- Z-состояние (не подключен), и принимает его за исходное.
Приращение показаний счётчика происходит при изменении потенциала на входе от исходного в любое из двух других состояний.
При снятии питания индикатор сохраняет текущее значение в энергонезависимой памяти.
Примечание: Обнуление счётчика происходит при замыкании синего провода на минус.
