Индикатор КОЛИЧЕСТВА ИМПУЛЬСОВ ИКИ5 (Энергомаш)

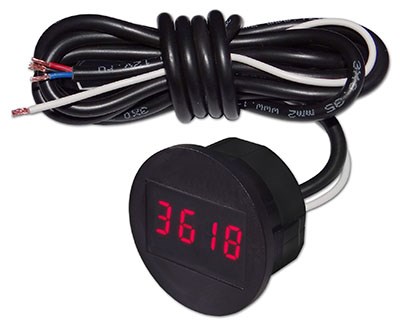

Индикатор КОЛИЧЕСТВА ИМПУЛЬСОВ ИКИ5
Предназначен для подсчёта и отображения количества входящих импульсов.
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор может применяться в качестве счётчика повторяющихся действий при работе различного оборудования.
Монтаж и подключение
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключить провода индикатора в соответствии с их назначением:
- Красный провод: “+” питания
- Черный провод: “масса”
- Синий провод: вход
Описание работы
При подаче питания индикатор определяет состояние входа и принимает его за исходное:
- низкий уровень
- высокий уровень
- Z-состояние (не подключен)
Приращение показаний счётчика происходит при изменении потенциала на входе от исходного в любое из двух других состояний.
При снятии питания индикатор сохраняет текущее значение в энергонезависимой памяти.
Обнуление счётчика происходит при замыкании белого провода на минус.
Примечание: Для удобства рекомендуется вывести белый провод на отдельную кнопку.
