Индикатор УРОВНЯ ИУ5 (Энергомаш)
Работает с резистивным датчиком уровня.
Внимание: Индикатор не работает со ступенчатыми датчиками уровня!

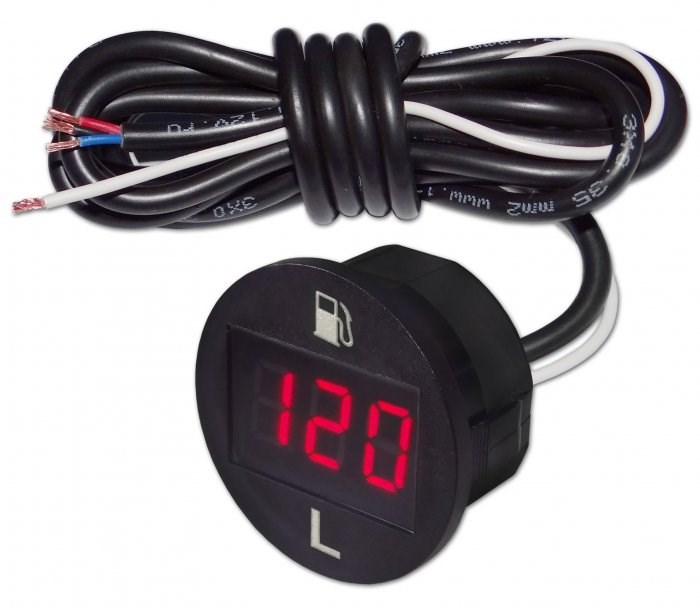

Индикатор выполнен на трёхзначной светодиодной матрице красного свечения и поставляется в комплекте с соединительными проводами.
Применяется на ТС с напряжением бортовой сети 12В и 24В.
Характеристики
| Напряжение питания, В | 8-30 |
| Дискретность индикации, л | 1 |
| Дискретность калибровки, л | 1-10 |
| Погрешность, не более | 1 |
| Ток потребления, мА | 35 |
| Максимальный объем бака, л | 630 |
| Максимальное количество точек сохранения | 64 |
| Длина провода калибровки, м | 0,2 |
| Длина соединительных проводов, м | 1,5 |
| Габаритные размеры, мм | Ø34х17 |
| Масса комплекта, г | 50 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм)
1.2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
1.3. Отключить датчик уровня от штатной системы измерения.
1.4. Подключить соединительные провода индикатора в соответствии с таблицей 1:
Таблица 1
| Цвет провода | Назначение |
| Красный | “+” после замка зажигания |
| Черный | “Масса” |
| Синий | К датчику уровня (второй провод датчика подключить к “массе”) |
2 Калибровка
Для удобства калибровки рекомендуется временно соединить белый провод с массой через любую кнопку (без фиксации).
Внимание: Индикатор не работает со ступенчатыми датчиками уровня!
2.1 Подготовить запас топлива в соответствии с объёмом топливного бака автомобиля и ёмкость от 1 до 10 литров, кратную одному литру.
2.2 Установить автомобиль на горизонтальную поверхность.
2.3 Опустошить бак.
2.4 Включить замок зажигания (двигатель не запускать).
2.5 Замкнуть белый провод на массу на 2с до появления «CAL».
Замкнуть ещё раз на 2с до появления «0». Прибор запомнит 0-ю точку, т.е. пустой бак.
2.6 Залить N1 литров (от 1 до 10) для калибровки 1ой точки.
Короткими замыканиями выбрать, когда отобразится «--N1».
Замкнуть на 2с до отображения «N1» (уже без чёрточки). Прибор покажет текущее количество в баке и сохранит в энергонезависимой памяти 0-ю и 1-ю калибровочные точки.
2.7 Залить следующие N2 литров (от 1 до 10) для калибровки 2ой точки.
Короткими замыканиями выбрать, когда отобразится «--N2».
Замкнуть на 2с до отображения «N1+N2» (уже без чёрточки), т.е. прибор просуммирует и покажет текущее количество в баке и сохранит в энергонезависимой памяти 2-ю калибровочную точку.
Повторить п.2.7 до полного бака.
3 Выход из режима калибровки
3.1 Замкнуть коротко до появления «---».
3.2 Замкнуть на 2с до появления «End».
Примечание. При неверном выборе всегда можно выбрать снова, короткими замыканиями, выбор будет изменяться по кольцу.
Сохранение происходит только при замыкании на 2с.
Во время движения, при объёме топлива в баке 5л и меньше начинает мигать текущее значение, сигнализируя о необходимости заправиться.
