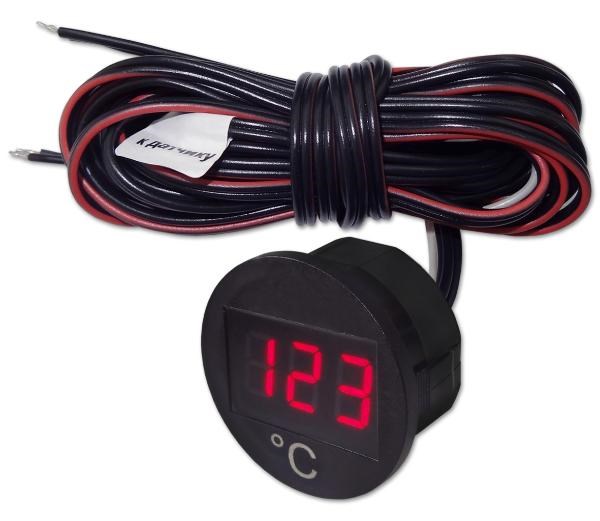

Индикатор ТЕМПЕРАТУРЫ ИТ5-06 (красное свечение) герметичный под защелку (Энергомаш)

Предназначен для цифрового отображения значения температуры.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Применяется с датчиками температуры ТМ100, ТМ106 и HL-11.
Индикатор поставляется в сборе с соединительными проводами.

Характеристики

Описание

РЕКОМЕНДАЦИИ ПО МОНТАЖУ


1 Выбор типа датчика

1.1. Подключить провода питания индикатора к бортовой сети автомобиля, соблюдая полярность: чёрный - “-”, красный - “+” (индикация ).
1.2. Выбрать требуемый режим работы кратковременным замыканием белого провода на “минус” (индикация “1”, “2” или “3”, в зависимости от типа датчика):
  - для датчика ТМ100 (-40°С...+130°С)
  - для датчика ТМ106 (-40°С...+130°С)
  - для датчика HL-11 (-50°С...+160°С)
Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать белый провод доступными средствами.

2 Установка и подключение

2.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
2.3. Подключить датчик к проводам с маркировкой “к датчику”. Для HL-11 подключаются оба провода, для ТМ100 и ТМ106 подключается только красный провод (черный  - изолировать).
2.4. Подключить провода питания индикатора к бортовой сети автомобиля, соблюдая полярность: чёрный - “-”, красный - “+”.

Для отображения более точных показаний необходимо подключить “-” питания индикатора к точке “массы”, ближайшей к месту установки датчика.

Примечание. Индикация “Hi” означает температуру выше предельной или замыкание в цепи датчика.
Индикация “Lo” означает температуру ниже предельной или обрыв в цепи датчика.
