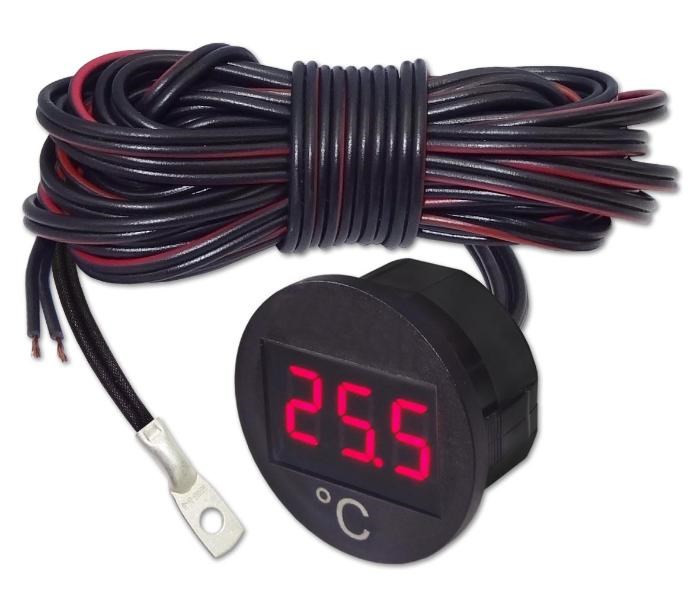

Индикатор ТЕМПЕРАТУРЫ ИТ5-03 (красное свечение) герметичный под защелку (Энергомаш)
Предназначен для цифрового отображения значения температуры.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Прибор поставляется в комплекте с проводами питания и проводами с термодатчиком, установленным в наконечник.
Прибор имеет универсальную применяемость.
Характеристики
| Диапазон индикации | -55...+300°С |
| Напряжение питания, В | 8-30 |
| Дискретность | 0,1°C(-9,9÷99,9°C) 1°C(остальные значения) |
| Погрешность, не более | 3°С |
| Ток питания | постоянный |
| Ток потребления, мА | 30 |
| Длина провода термодатчика, м | 2,5 |
| Длина проводов питания, м | 1,5 |
| Установочный диаметр наконечника (с термодатчиком) | М5 |
| Габаритные размеры, мм | Ø34х17 |
| Масса, г | 70 |
Описание
Рекомендации по монтажу
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Подготовить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение ТД в агрессивных и жидких средах.
4. Подключить провода питания индикатора к бортовой сети автомобиля, соблюдая полярность (черный - “-”, красный - “+”).
Примечание. Индикация “Lo” означает температуру ниже предельной или обрыв в цепи датчика.
Индикация “Hi” означает температуру выше предельной или замыкание в цепи датчика.
