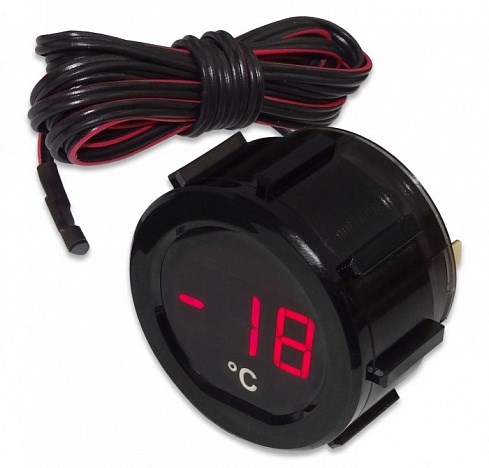

Индикатор ТЕМПЕРАТУРЫ ИТ52-К (красное свечение) Ø52 (Энергомаш)

Вес:
110
гр.
Количество:
1 765
руб.
Есть в наличии

Предназначен для цифрового отображения значения температуры.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Прибор поставляется в комплекте с термодатчиком (ТД) и колодкой с соединительными проводами.
Прибор имеет универсальную применяемость.

Характеристики
Диапазон измерений, °C -55...+150
Диапазон рабочих температур, °C -40...+85
Напряжение питания, В 8-30
Дискретность 0,1°С (-9,9÷99,9°С); 1°С (остальные значения)
Погрешность, не более 1°С
Потребляемый ток, не более, А 0,03
Длина провода термодатчика, м 2,5
Размеры корпуса, мм Ø62х48 М52
Масса, не более, кг 0,11

Описание

Рекомендации по монтажу

Подключение индикатора производить при отключенной аккумуляторной батарее


1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Вскрыть отверстие диаметром 52мм и зафиксировать в нем корпус индикатора с помощью гайки.
3. Расположить термодатчик в зоне контроля температуры.

Внимание!  Не  допускается  расположение  ТД в агрессивных и жидких средах.

4. Подключить провода к контактам  индикатора, используя гнезда серии 6,3, соблюдая требования:
  -минус питания к “-” индикатора;
  -плюс питания к “+” индикатора;
  -плюс габаритных огней к Солнышко.PNG индикатора.

Колодка ТД подключается к контактам без учета полярности.

Примечание. Индикация “Lo” означает температуру ниже предельной или замыкание в цепи датчика.
Индикация “Hi” означает температуру выше предельной или обрыв в цепи датчика.




Документы

ИТ52-К(р.3)_инструкция
