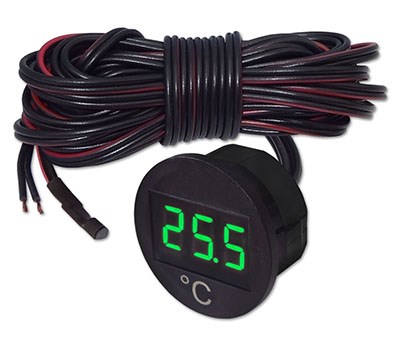

Индикатор ТЕМПЕРАТУРЫ ИТ5-З-04 (зеленое свечение) герметичный под защелку (Энергомаш)
Предназначен для цифрового отображения значения температуры.
Индикатор выполнен на трехзначной светодиодной матрице зеленого свечения.
Прибор поставляется в комплекте с термодатчиком (ТД) и соединительными проводами.
Прибор имеет универсальную применяемость.
Характеристики
| Диапазон индикации | -55...+150°С |
| Напряжение питания, В | 8-30 |
| Дискретность | 0,1°C(-9,9÷99,9°C) 1°C(остальные значения) |
| Погрешность, не более | 1°С |
| Ток потребления, мА | 30 |
| Длина питающего провода, мм | 1500 |
| Длина провода термодатчика, м | 2,5 |
| Габаритные размеры, мм | Ø34х17 |
| Масса, г | 70 |
Описание
Рекомендации по монтажу
Подключение индикатора производить при отключенной аккумуляторной батарее
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение ТД в агрессивных и жидких средах.
4. Подключить провода питания индикатора к бортовой сети автомобиля, соблюдая полярность (черный - “-”, красный - “+”).
