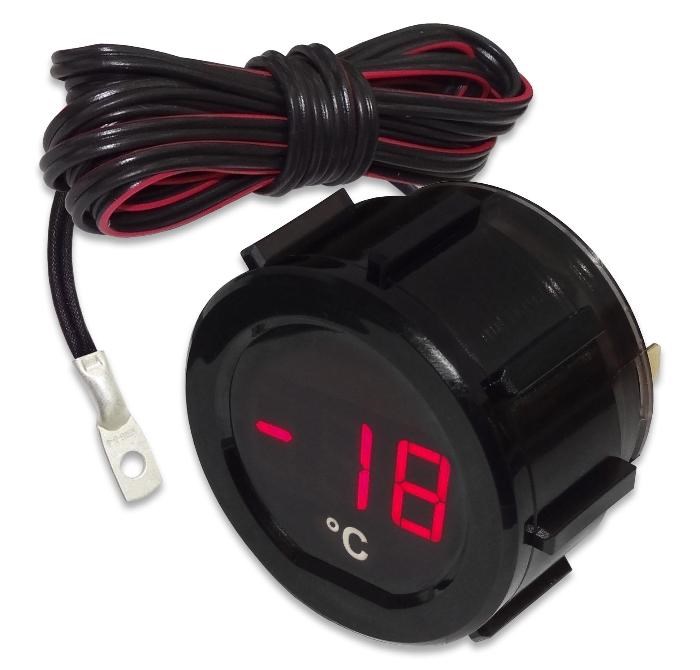

Индикатор ТЕМПЕРАТУРЫ ИТ52-К-03 (красное свечение) Ø52
Предназначен для цифрового отображения значения температуры.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Прибор поставляется в комплекте с термодатчиком (ТД) и колодкой с соединительными проводами.
Прибор имеет универсальную применяемость.
Характеристики
| Диапазон измерений, °C | -40...+300 |
| Диапазон рабочих температур, °C | -40...+85 |
| Напряжение питания, В | 8-30 |
| Дискретность | 0,1°С (-9,9÷99,9°С); 1°С (остальные значения) |
| Погрешность, не более | 3°С |
| Ток потребления, мА | 30 |
| Длина провода термодатчика, м | 2,5 |
| Размеры корпуса, мм | Ø62х48 М52 |
| Масса, кг | 0,11 |
Описание
Рекомендации по монтажу
| Подключение индикатора производить при отключенной аккумуляторной батарее |
1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Вскрыть отверстие диаметром 52мм и зафиксировать в нем корпус индикатора с помощью гайки.
3. Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение ТД в агрессивных и жидких средах.
4. Подключить провода к контактам индикатора, используя гнезда серии 6,3, соблюдая требования:
- минус питания к “-” индикатора;
- плюс питания к “+” индикатора;
- плюс габаритных огней к
индикатора.
Колодка ТД подключается к контактам без учета полярности.
Примечание. Индикация “Lo” означает температуру ниже предельной или обрыв в цепи датчика.
Индикация “Hi” означает температуру выше предельной или замыкание в цепи датчика.
