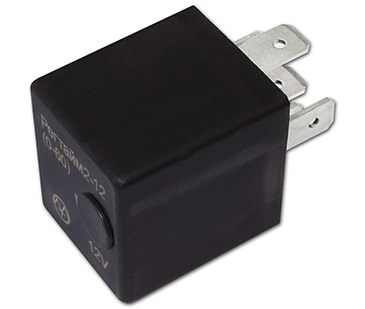

РЕГТАЙМ2-12-(0-60) (для вкл/выкл устройств через 0-60с)

Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В и используется для включения или выключения устройств через определенное время.
В реле  предусмотрены ручная  регулировка и визуальная  диагностика времени работы. Регулировка осуществляется подстроечным многооборотным резистором через отверстие в корпусе.
Визуальная диагностика работы реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и прозрачного корпуса.
Применяется на автомобилях любой марки.

Характеристики

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Настройка

1.1 Подать питание на реле («31» - «-», «15» - «+»).
1.2 Измерить время работы. Светодиод загорится через заданное время.
1.3 Настроить реле на необходимое время с помощью подстроечного резистора.
1.4 Проверить время работы, повторив п.1.1, 1,2.
1.5 При необходимости, повторить п.п. 1.3, 1.4


2 Установка и подключение

2.1 Подключить реле по схеме (рис.1).
Внимание! Маркировка на крышке реле соответствует виду со стороны контактов.
2.2 Реле начинает работать после подачи напряжения питания на вывод «15» и в процессе работы должно быть всегда запитано (рис.2). Поэтому, для включения/выключения реле, следует использовать кнопку с фиксацией (или тумблер).
