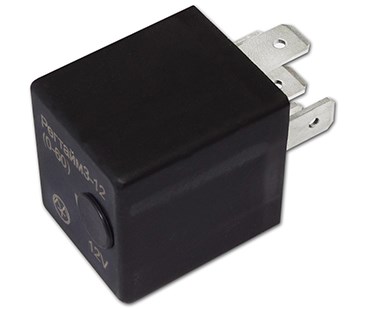

РЕГТАЙМ3-12-(600-6000) (для вкл/выкл и задержки выкл/вкл устройств на 600-6000с)

Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В и используется для включения и задержки выключения устройств на определенное время.
В реле  предусмотрены  ручная регулировка и визуальная  диагностика времени работы. Регулировка осуществляется подстроечным многооборотным резистором через отверстие в корпусе.
Визуальная диагностика работы реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и прозрачного корпуса.
В комплект поставки входит защитный диод с проводами.
Применяется на автомобилях любой марки.

Характеристики

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Подключение

1.1 Подключить реле по схеме (рис.1).
1.2 При подключении индуктивной нагрузки, подсоединить параллельно ей защитный  диод (из комплекта), соблюдая полярность: желтый провод от диода - к «-» нагрузки, синий - к «+» нагрузки.

2 Настройка

2.1 Подать питание на реле («31» - «минус», «15» и «30» - «+»), светодиод загорится.
2.2 Снять питание с вывода «15» и измерить время работы.
Светодиод погаснет через заданное время после снятия питания с вывода «15».
2.3 Настроить реле на необходимое время с помощью подстроечного резистора.
2.4 Проверить время работы, повторив п.п.2.1, 2.2.
2.5 При необходимости, повторить п.п. 2.3, 2.4
Примечание: Реле начинает работать после подачи напряжения питания на вывод «15» при постоянно запитанном выводе «30». Отсчет времени начнется после снятия питания с вывода «15» (рис.2).
