РЕГТАЙМ9-С-04 (Энергомаш)
РЕГТАЙМ9-С-04
Предназначено для коммутации электрических цепей постоянного тока и используется для включения различных устройств на/через определённое время, на неопределённое время и в циклическом режиме.

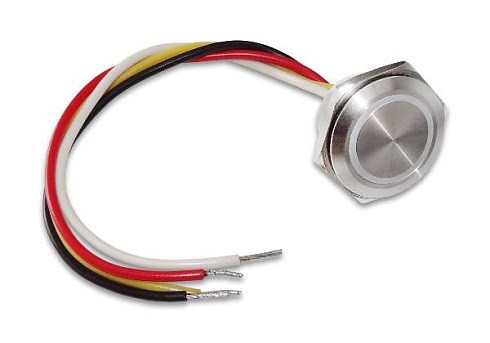

Представляет собой устройство, оснащенное подсвечиваемой кнопкой (синего свечения), фиксирующей гайкой и соединительными проводами.
В реле предусмотрены функции выбора и установки единиц отсчета (с, мин, ч), режимов и времени работы с помощью основной кнопки управления. Имеет функцию приглушенной подсветки при включении габаритных огней.
Визуальная диагностика работы реле обеспечивается за счет подсветки кнопки. Осуществляет коммутацию «+» питания с помощью силового ключа.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В и 24В.
1 Установка и подключение
Подключение прибора производить при отключенной аккумуляторной батарее.
1.1 Выбрать подходящее для установки реле место.
1.2 Вскрыть отверстие Ø30-31мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести электрическое соединение реле, используя провода, выходящие из корпуса: красный - “+”, черный - “-”, белый - нагрузка, жёлтый - габаритные огни.
1.4 Включение/выключение рабочего режима осуществляется с помощью кратковременного нажатия на кнопку.
2 Настройка

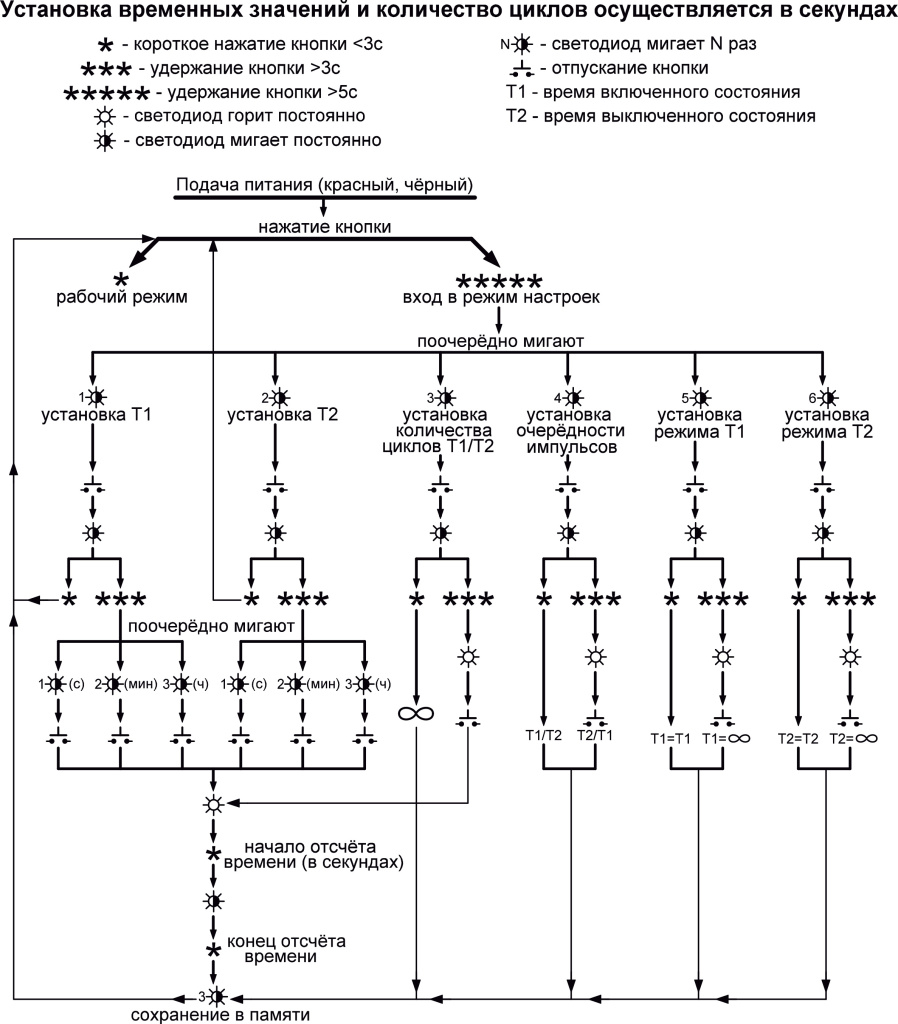

2.1 Настроить параметры реле с помощью кнопки в соответствии с диаграммой (рис.1).
При выходе из настроек с сохранением в энергонезависимой памяти, подсветка мигнет 3 раза.
Примечание. При отсчете времени Т2 подсветка мигает с приглушенной яркостью.
-
Номинальное напряжение, В12, 24
-
Режим работыУниверсально
-
Время работы(0-600) ч
