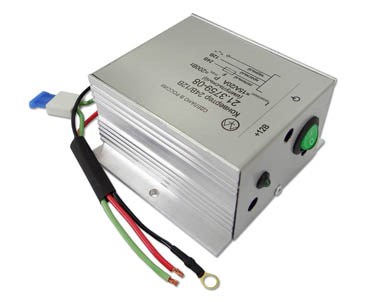

21.3759-08 (20А) импульсный
Предназначен для подключения приборов различного назначения, требующих для своей работы стабильного питающего напряжения 12В, на любых транспортных средствах с напряжением бортовой сети 24В.
Конвертер является импульсным преобразователем с высоким КПД.
Конвертер собран на алюминиевом радиаторе, обеспечивающем надежный отвод тепла.
Прибор оснащен выключателем и светодиодным индикатором выходного напряжения (свечение зеленого цвета).
Схема конвертера имеет защиту от короткого замыкания нагрузки и превышения выходного напряжения (свыше 15В).
В комплект поставки входит набор для монтажа и коммутации.
Характеристики
| Диапазон рабочих температур, °C | -30°…+40° |
| Напряжение на входе, В | 22…30 |
| Напряжение на выходе, В | 14,2±0,15 |
| Пульсации выходного напряжения, В | 0,2 |
| Максимальная мощность нагрузки, Вт | 200 |
| Максимальный ток нагрузки, А | 20 |
| Номинальный выходной ток, А | 15 |
| КПД, не менее | 80% |
| Габаритные размеры, мм | 110х106х58 |
| Масса, не более, кг | 0,44 |
Описание
РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ:
| ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства. Подключение к пуско-зарядным устройствам не допускается!!! |
1. Установить прибор вертикально на металлическом основании в защищенном от влаги месте салона транспортного средства, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Установить выключатель прибора в положение «О».
3. Соединить провод «+24В» (зеленый) конвертера с выводом «+24В» транспортного средства, используя провод сечением не менее 1,5мм².
4. Соединить провод «+12В» (красный) конвертера с выводом «+» потребителя, используя провод сечением не менее 2,0мм².
Примечание: Для удобства монтажа и надежности электрических соединений рекомендуется использовать контакты и соединительные колодки из комплекта.
5. Для включения конвертера, установить выключатель в положение «I». Свечение зеленого светодиода свидетельствует о готовности прибора к работе.
6. В случае возникновения сбоя в работе прибора, перевести выключатель в положение «О», а затем в положение «I».
7. По окончании использования конвертера, перевести переключатель прибора в положение «О».
Документы
-
Напряжение на входе, В22-30 В
-
Напряжение на выходе, В14,2 В
-
Максимальный ток, А20 А
