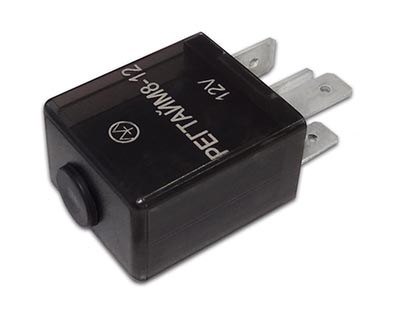

РЕГТАЙМ8-12 (Энергомаш)

Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В и используется для включения устройств по алгоритму в соответствии с диаграммами (рис.2).
В реле предусмотрены функции выбора единиц отсчета времени (с, мин, ч), выбора режима работы и установки времени работы. Установка режимов и времени осуществляется с помощью кнопки через отверстие в корпусе реле.
Визуальная диагностика работы реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
В комплект поставки входит защитный диод с проводами.
Применяется на автомобилях любой марки.

Характеристики

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Настройка

1.1. Извлечь заглушку из отверстия корпуса для доступа к кнопке.
1.2. Подать питание на реле (“85” - минус, “86” - “плюс”). Реле начнёт работать в предварительно заданном режиме.
1.3. Настроить параметры реле с помощью кнопки в соответствии с диаграммой (рис.3).
1.4. Установить заглушку на место.

 2 Подключение

2.1. Подключить реле по схеме (рис.1).
2.2. При подключении индуктивной нагрузки, подсоединить параллельно ей защитный  диод (из комплекта), соблюдая полярность: желтый провод от диода - к «-» нагрузки, синий - к «+» нагрузки.
2.3. При подаче питания реле начнёт работать в предварительно заданном режиме в соответствии с диаграммой (рис.2).

рис.1

  рис.2





Документы

Регтайм8-12(р.2)_инструкция
