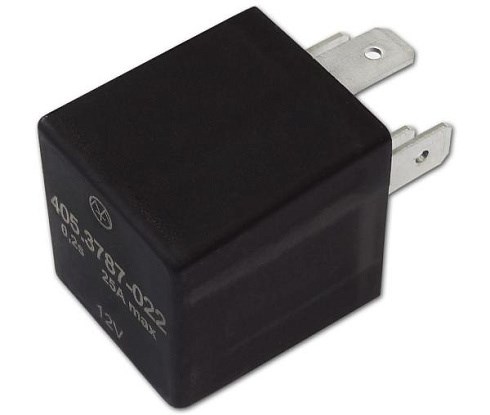

Предназначено для коммутации электрических цепей постоянного тока и представляет собой полупроводниковое электронное устройство, собранное на основе мощного силового ключа.

Применяется на автомобилях любой марки с напряжением бортовой сети 12В.

Реле имеет функцию плавного включения/выключения, что позволяет использовать его для защиты устройств от бросков тока.

Для защиты от импульса ЭДС индуктивной нагрузки внутри реле установлен диод между контактами «85» и «87».

Визуализация включения цепи обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.

Установка и подключение

Работы по установке реле производить при отключенной аккумуляторной батарее!

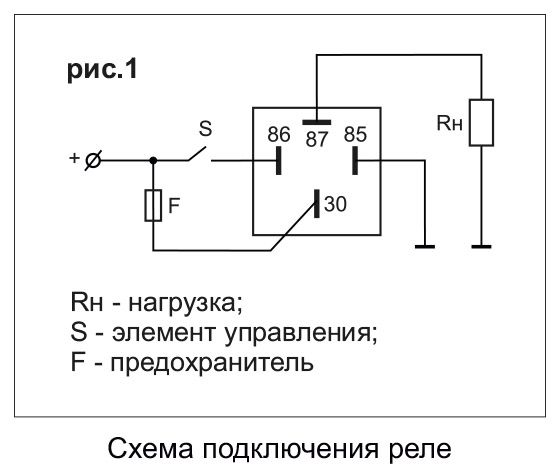

Подключить реле в соответствии со схемой рис.1.

Внимание! Категорически запрещается подключение реле в обратной полярности.
