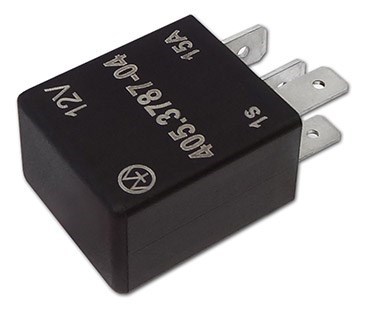

Предназначено для плавного включения электродвигателя вентилятора охлаждения двигателя транспортного средства.

Представляет собой устройство, собранное на основе мощного силового ключа, управляемого посредством ШИМ. Плавное включение позволяет нивелировать броски тока в силовой цепи.

Для защиты от импульса ЭДС индуктивной нагрузки внутри реле установлен диод между контактами «85» и «87».

Визуализация включения цепи обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Установка и подключение

Работы по установке реле производить при отключенной аккумуляторной батарее.

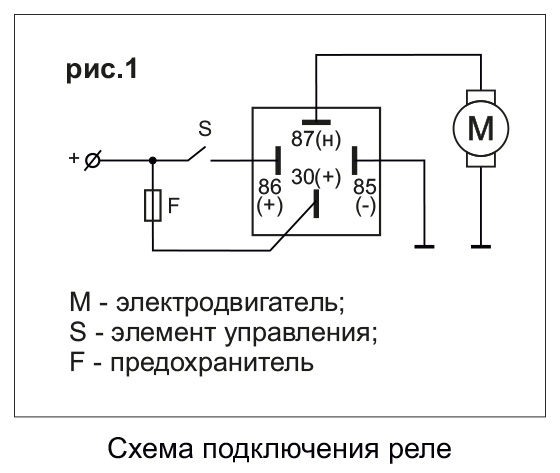

Подключить реле в соответствии со схемой рис.1.

Внимание! Категорически запрещается подключение реле в обратной полярности.
