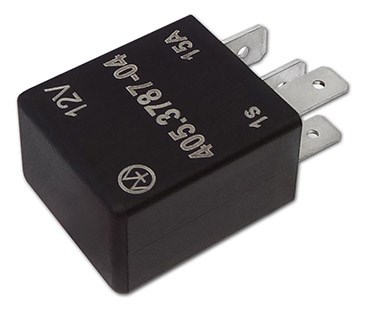

Реле 405.3787-04 (Энергомаш)
Вес:
15
гр.
Реле 405.3787-04 (Энергомаш)
Количество:
1 268
руб.
Есть в наличии
Предназначено для коммутации электрических цепей постоянного тока и представляет собой полупроводниковое электронное устройство, собранное на основе мощного силового ключа в корпусе микро-реле.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.
Реле имеет функцию плавного включения/выключения, что позволяет использовать его для защиты устройств от бросков тока.
Реле выполнено на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом.
Характеристики
| Номинальное напряжение, В | 12 |
| Максимальный ток коммутации, А | 15 |
| Ток потребления, выкл/вкл, мА | 5/15 |
| Время включения/выключения, с | 1/1 |
| Полярность | «30» - плюс, «87» - минус |
| Габаритные размеры, мм | 38х23х16 |
| Масса не более, г | 15 |
Описание
Установка и подключение
Работы по установке реле производить при отключенной аккумуляторной батарее

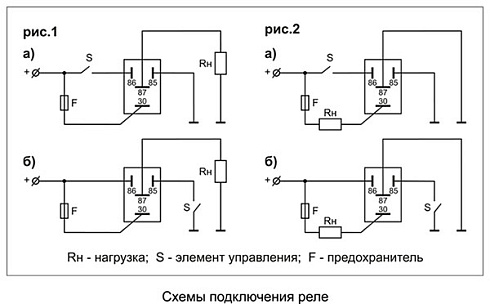

Подключить реле в соответствии со схемами рис.1 или рис.2.
При подключении допускается менять между собой контакты “85” и “86”. Управление может осуществляться как “плюсом” (рис.1а, 2а), так и “минусом” (рис.1б, 2б).
Возможна установка реле в блок вместо штатного микро-реле при условии соответствия полярности контактов (“30” и “87”) этих реле.
Внимание! Категорически запрещается подключение реле в обратной полярности.
Внимание! При подключении индуктивной нагрузки для защиты устройства от ЭДС самоиндукции обязательно подключить параллельно нагрузке защитный диод (в комплект не входит).
Документы
-
Номинальное напряжение, В12
-
Максимальный ток, А15 А
