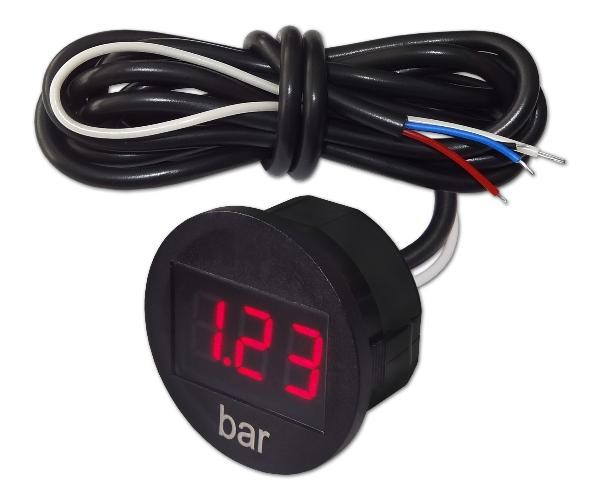

Индикатор ДАВЛЕНИЯ ИД5-01 (красного свечения) герметичный под защелку (Энергомаш)

Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Применяется с датчиками давления ММ358, 3902.3829, 23.3829 и ММ393А.
Индикатор поставляется в сборе с соединительными проводами.

Характеристики

Описание

РЕКОМЕНДАЦИИ ПО МОНТАЖУ


1 Выбор типа датчика

1.1. Подать питание на индикатор: минус питания к черному проводу инди-катора, плюс питания - к красному проводу индикатора (индикация ).
1.2. Выбрать требуемый режим работы (“1”, “2”, “3” или “4”, в зависимости от типа датчика) кратковременным замыканием белого провода на минус:

  - для датчика ММ358 (0...6bar)
  - для датчика 3902.3829 (0...10bar)
  - для датчика 23.3829 (0...6bar)
  - для датчика ММ393А (0...8bar)

Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать белый провод доступными средствами.


2 Установка и подключение

2.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
2.3. Подключить провода индикатора:
черный провод - к минусу питания;
красный провод - к плюсу питания;
синий провод - к датчику давления.

Для отображения более точных показаний необходимо подключить “-” питания индикатора к точке “массы”, ближайшей к месту установки датчика.

Примечание. Индикация “Hi” означает давление выше предельного или замыкание в цепи датчика.
