Назначение прибора

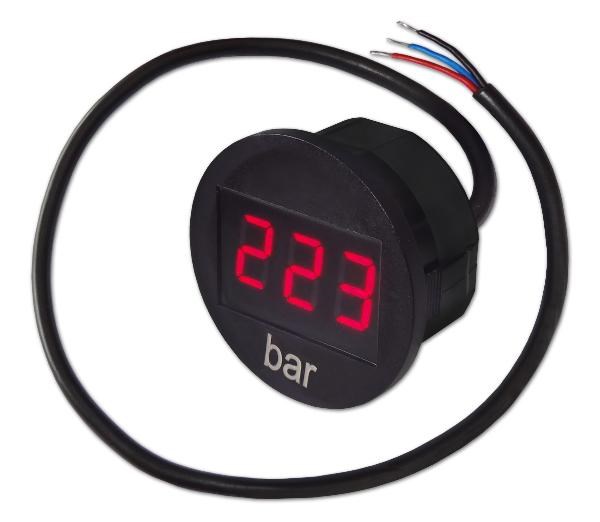

Герметичный индикатор ИД5-052 предназначен для цифрового отображения текущего значения давления в системах автомобиля или спецтехники. Корпус прибора устанавливается в панель (под защелку).

Отображение информации реализовано на яркой трехзначной светодиодной матрице красного свечения. Индикатор работает совместно с датчиком давления с токовым выходом (сигнал 4-20 мА). Поставляется в сборе с соединительными проводами.

Технические данные

Рекомендации по установке

1. Установка в панель: Выбрать место, подходящее для визуального контроля индикатора. Прибор рассчитан на установку в панель толщиной 1...4 мм. Вырезать отверстие диаметром 30...31 мм и зафиксировать в нём корпус индикатора (на защелки).
2. Подключение проводов индикатора:
   • Черный провод: к «минусу» питания;
   • Красный провод: к «плюсу» питания;
   • Синий провод: к черному проводу датчика давления.
3. Подключение датчика:
   • Красный провод датчика давления: к «плюсу» питания.

Примечание: Если на дисплее отображается специфическая индикация (прочерки/ошибка), это означает обрыв в цепи датчика давления. Проверьте надежность контактов синего и красного проводов.
