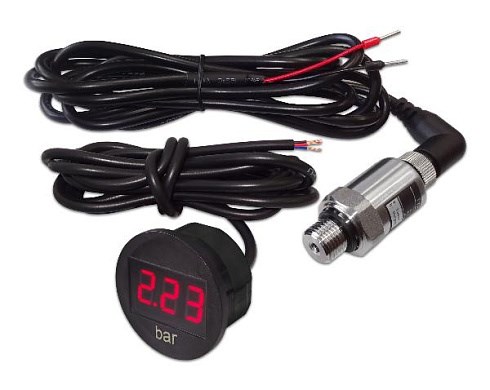

Индикатор ДАВЛЕНИЯ ИД5-05 (красного свечения) герметичный под защелку
Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения.
Применяется с датчиком давления РТ-506 (входит в комплект).
Индикатор поставляется в сборе с соединительными проводами.
Характеристики
| Диапазон индикации, bar | 0-9,99 |
| Напряжение питания, В | 10-30 |
| Диапазон датчика, bar | 0-10 |
| Дискретность индикации, bar | 0,01 |
| Погрешность, не более, % | 0,5% |
| Потребляемый ток, мА | 0,015 |
| Длина проводов датчика, м | 2 |
| Длина проводов индикатора, м | 1,5 |
| Присоединительная резьба датчика | G1/4 |
| Габаритные размеры индикатора, мм | Ø34х17 |
| Масса комплекта, г | 160 |
Описание
РЕКОМЕНДАЦИИ ПО МОНТАЖУ
| Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Установка и подключение
1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
1.2. Вскрыть отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
1.3. Подключить провода:
черный провод индикатора - к минусу питания;
красный провод индикатора - к плюсу питания;
синий провод индикатора - к черному датчика давления;
красный провод датчика давления - к плюсу питания.
Примечание.
Индикация означает обрыв в цепи датчика.
