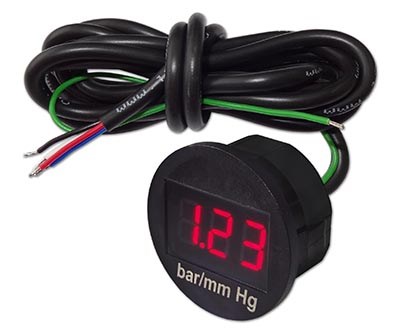

Индикатор ДАВЛЕНИЯ ИД5-04 (красного свечения) герметичный под защелку (Энергомаш)

Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения и имеет функцию приглушения яркости при включении габаритных огней.
Применяется с датчиками давления HL-12 и HL016.
Индикатор поставляется в сборе с соединительными проводами.

Характеристики

Описание

РЕКОМЕНДАЦИИ ПО МОНТАЖУ


1 Установка и подключение

1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
1.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
1.3. Подключить провода индикатора:
черный провод - к минусу питания;
красный провод - к плюсу питания;
синий провод - к выходу датчика давления;
белый провод - к габаритным огням.

2 Установка нуля и выбор типа датчика

2.1. Подать питание на датчик и индикатор
       (датчик к пневмосистеме не подключать).
2.2. Для установки нуля выбрать режим “2” или “4” (в mm Hg) из ниже перечисленных (в зависимости от типа датчика), кратковременным замыканием зелёного провода на минус:

    - для датчика HL-12 (-0,9...3,0bar)
    - для датчика HL-12 (-99...999mm Hg)
    - для датчика HL016 (-0,7...2,0bar)
    - для датчика HL016 (-99...999mm Hg)

Длительность индикации № режима - 2с.

2.3. Замкнуть зелёный провод на минус на 5с до обнуления показаний.
2.4. При необходимости измерений в bar, выбрать режим “1” или “3” (в зависимости от типа датчика) кратковременным замыканием зелёного провода на минус..
2.5. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать зелёный провод доступными средствами..
2.6. Подключить датчик к пневмосистеме.


Примечание.

Индикация  означает обрыв в цепи датчика.
Индикация  означает уровень давления < - 99mm Hg
Индикация  означает уровень давления >  999mm Hg

Документы

ИД5-04(р.1)_инструкция
