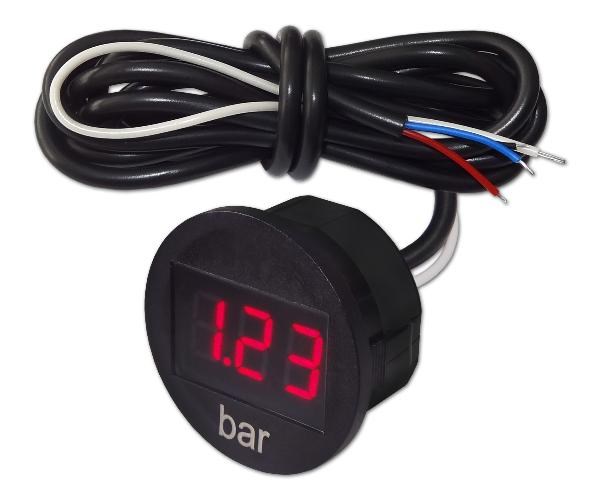

Предназначен для цифрового отображения значения давления.

Индикатор выполнен на трехзначной светодиодной матрице красного свечения и имеет 9 режимов работы.

Индикатор поставляется в сборе с соединительными проводами.

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

1 Установка и подключение

1.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).

1.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.

1.3. Подключить провода:

• черный провод индикатора - к минусу питания;
• красный провод индикатора - к плюсу питания;
• синий провод индикатора - к минусу датчика давления;
• плюс датчика давления - к плюсу питания.

2 Установка нуля и выбор типа датчика

2.1. Подать питание на датчик и индикатор (датчик к системе не подключать).

2.2. Выбрать режим работы кратковременными замыканиями белого провода на минус. Длительность индикации режима - 2с.

2.3. Индикатор поставляется с установленным «нулем». При необходимости установки нуля замкнуть белый провод на минус на 5с, до индикации . Затем разомкнуть.

2.4. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать белый провод доступными средствами.

2.5. Подключить датчик к системе.
