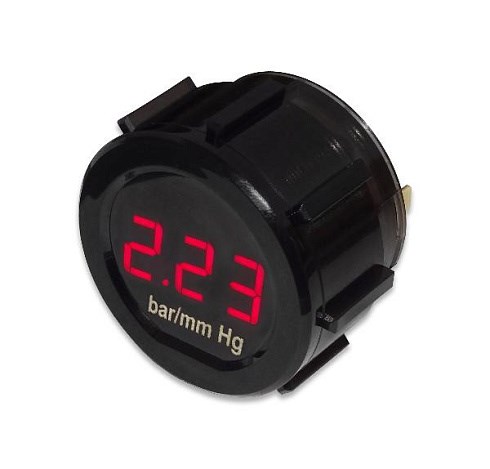

Индикатор ДАВЛЕНИЯ ИД52-04 (красного свечения) Ø52 (Энергомаш)
Индикатор давления ИД52-04 (красного свечения) Ø52
Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения и имеет функцию приглушения яркости при включении габаритных огней.
Применяемость: с датчиками давления HL-12 и HL016.
1 Установка и подключение
Подключение индикатора производить при отключенной аккумуляторной батарее!
1.1 Выбрать место, подходящее для установки и визуального контроля индикатора.
1.2 Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.
1.3 Подключить провода к контактам индикатора, используя гнезда серии 6,3:
- минус питания к «-» индикатора;
- плюс питания к «+» индикатора;
- выход датчика давления к «In» индикатора;
- плюс габаритных огней к
индикатора.
2 Установка нуля и выбор типа датчика
2.1 Подать питание на датчик и индикатор (датчик к пневмосистеме не подключать).
2.2 Для установки нуля выбрать режим «2» или «4» (в mm Hg) из ниже перечисленных (в зависимости от типа датчика), кратковременным замыканием клеммы «тип Д» на минус:

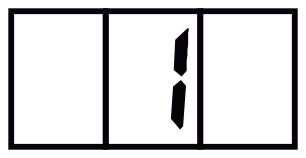

— для датчика HL-12 (-0,9...3,0 bar)

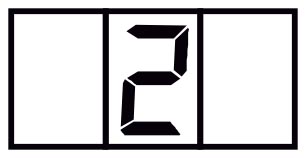

— для датчика HL-12 (-99...999 mm Hg)

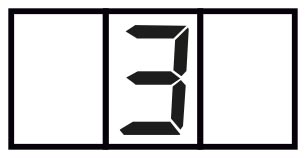

— для датчика HL016 (-0,7...2,0 bar)
— для датчика HL016 (-99...999 mm Hg)Длительность индикации № режима - 2с.
2.3 Замкнуть клемму «тип Д» на минус на 5с до обнуления показаний.
2.4 При необходимости измерений в bar, выбрать режим «1» или «3» (в зависимости от типа датчика) кратковременным замыканием клеммы «тип Д» на минус.
2.5 Отключить питание. Выбранный режим сохранится в энергонезависимой памяти.
2.6 Подключить датчик к пневмосистеме.
Примечание.
— означает обрыв в цепи датчика.
— означает уровень давления < -99 mm Hg
