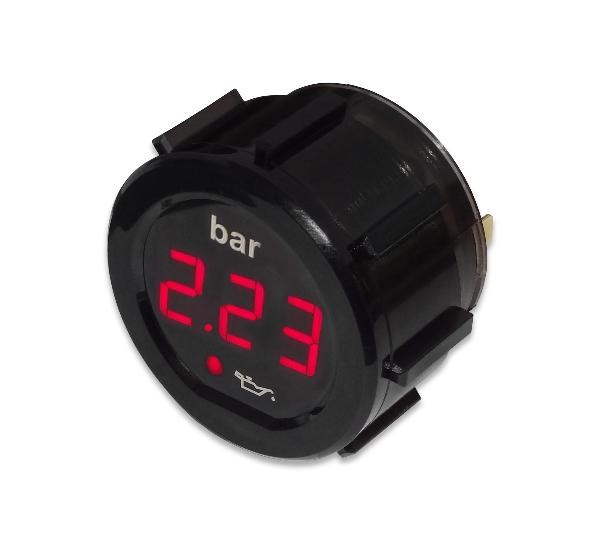

Индикатор ДАВЛЕНИЯ ИД52-К-03 (красное свечение) Ø52 (Энергомаш)
Предназначен для цифрового отображения значения давления.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения и имеет функцию сигнализации аварийного падения давления (свечение в зоне знака “
” на корпусе прибора).
Применяется с датчиками давления ММ358, 3902.3829 и 23.3829. Может использоваться для замены указателей давления масла 15.3810, 152.3810, 3412.3810, 3432.3810, 3422.3810, 3402.3810, 3452.3810, 3462.3810, УК130А с использованием устаночного кольца КУ52/60 (в комплект поставки не входит). При этом, в УК130А потребуется изменение способа подключения.
Индикатор поставляется в сборе с фиксирующей гайкой и присоединительными штыревыми контактами (серии 6.3).
Характеристики
| Диапазон индикации | в зависимости от типа датчика |
| Напряжение питания, В | 8-30 |
| Дискретность индикации, bar | 0,01 |
| Погрешность, bar | 0,5 |
| Потребляемый ток, не более, А | 0,03 |
| Габаритные размеры, мм | Ø62х48 |
| Масса не более, г | 65 |
Описание
РЕКОМЕНДАЦИИ ПО МОНТАЖУ
| Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Выбор типа датчика
1.1. Подать питание на индикатор: минус питания к контакту “-“ индикатора, плюс питания - к контакту “+“ индикатора (индикация
).
1.2. Выбрать требуемый режим работы (“1”, “2” или “3”, в зависимости от типа датчика) кратковременным замыканием контакта “тип Д” на минус:
- для датчика ММ358 (0...6bar)
- для датчика 3902.3829 (0...10bar)
- для датчиков 23.3829 (0...6bar)
Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергозависимой памяти.
2 Установка и подключение
2.1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2.2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки (из комплекта).
Примечание: При замене серийных указателей давления в штатной панели приборов (с посадочным отверстием Ø60 мм), применять установочное кольцо КУ 52/60.
2.3. Подключить провода (используя гнезда серии 6.3) к соответствующим контактам индикатора:
минус питания - к “-” индикатора;
плюс питания - к “+” индикатора;
датчик давления - к “Д” индикатора;
датчик аварийного давления - к “ ” индикатора;
плюс габаритных огней - к “
” индикатора.
Для отображения более точных показаний необходимо подключить “-” питания индикатора к точке “массы”, ближайшей к месту установки датчика.
Примечание. Индикация “Hi” означает давление выше предельного или замыкание в цепи датчика.
